中古のThinkPad X1 Carbon 4th Genを買ってWWAN(LTEモデム)を内蔵した話

Posted on 2020/10/17 (土) 19:18
Filed Under 技術 | | TrackBack | このエントリをはてなブックマークに追加 Share on Tumblr

長年17インチノートMacをメインマシンとして暮らしてきたのだけども、2011年を最後に17インチMacはなくなってしまったんで、メインマシンをMac miniに移行した。
しかし、やっぱりノートも欲しいなと思ってヤフオクで2016年モデルの中古ThinkPad X1 Carbon 4th Gen (20FB003KJP)のリファービッシュ品を安く買った。主要スペックは8GB RAM,192GB SSD,Core i5-6300U,14.0インチ1920×1080,1.18kgと言ったところ。
まずは定番のSSD交換をする。これは裏蓋を開けるだけで簡単。今回はCFDのCSSD-M2M1TEG1VNE 1TBを使ったけど、いまならWD Blackでいいかもしれない。
SSD増設の参考記事:「ThinkPad X1 Carbon(2016年版)を1TB SSDに換装、別物の快適さに！ - AKIBA PC Hotline!」
（ウチのモデルは姉妹機だけどもPCIe 3.0 x4レーンだったようでSSDもそこそこの速度が出ていた）

で、ここからが本題。
このノートは海外モデルがWWAN(LTEモデム)を搭載していた関係でSIMスロットとWWANカードソケット(M.2.)を搭載してる。ということでWWANカードとアンテナ線を増設してどこでもインターネットを使える便利仕様にすることにした。

まずはすべてが書かれている日本語版ハードウェア保守マニュアル(PDF)を入手して読む。

手順がわかったら部品調達。
ウチは主にAliExpressとebayを使って次の部品を購入した。
・データ通信SIM:楽天モバイルの1年タダで使えるやつ

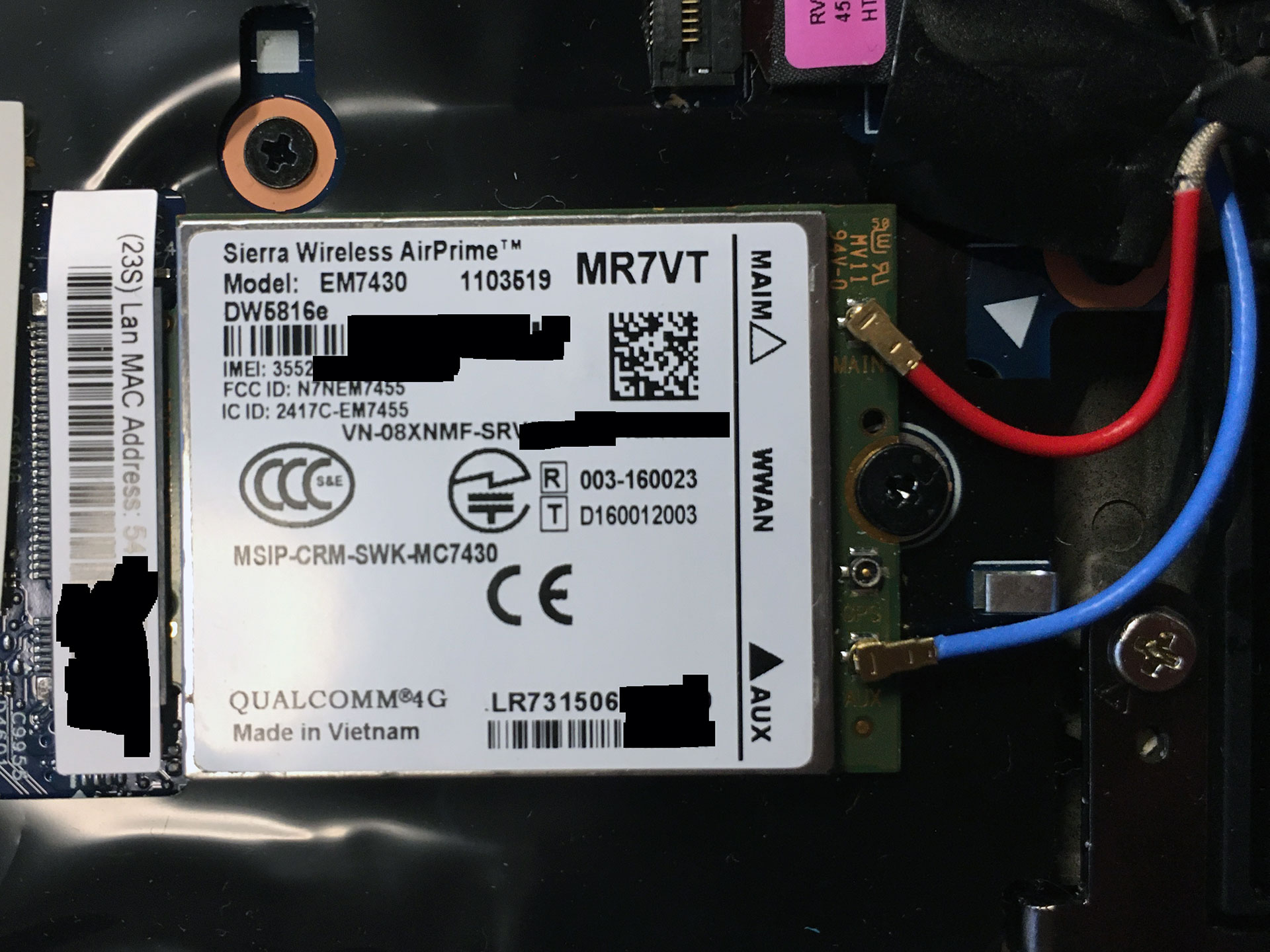

・LTEモデム:Sierra Wireless AirPrime EM7430（技適マークついてるやつ）
・LCDベゼル

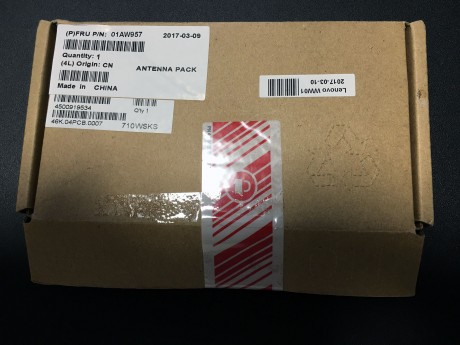

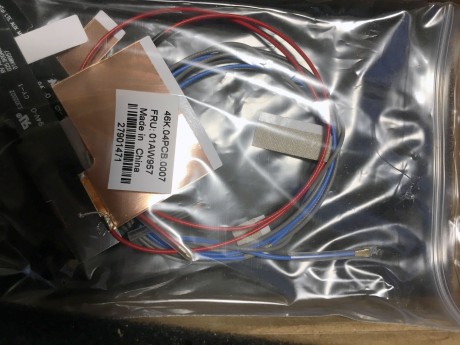

・Lenovo純正アンテナキット


そして取り付け作業は基本的に保守マニュアル通りにすすめるんだけど、マニュアルによるとアンテナ設置のためにはシステムボード（マザボ）まで外して事実上ほぼ全バラをしなければならない。

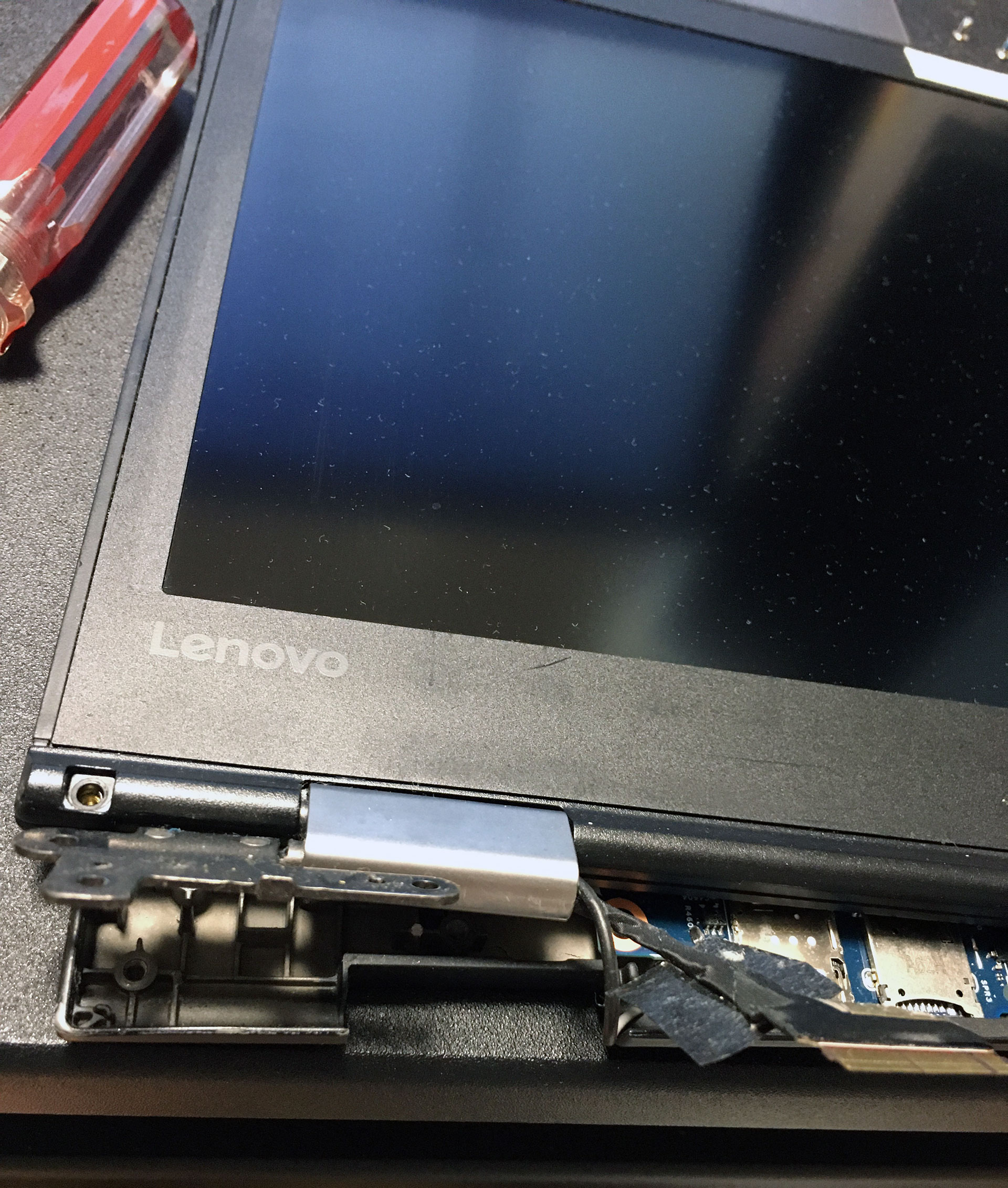

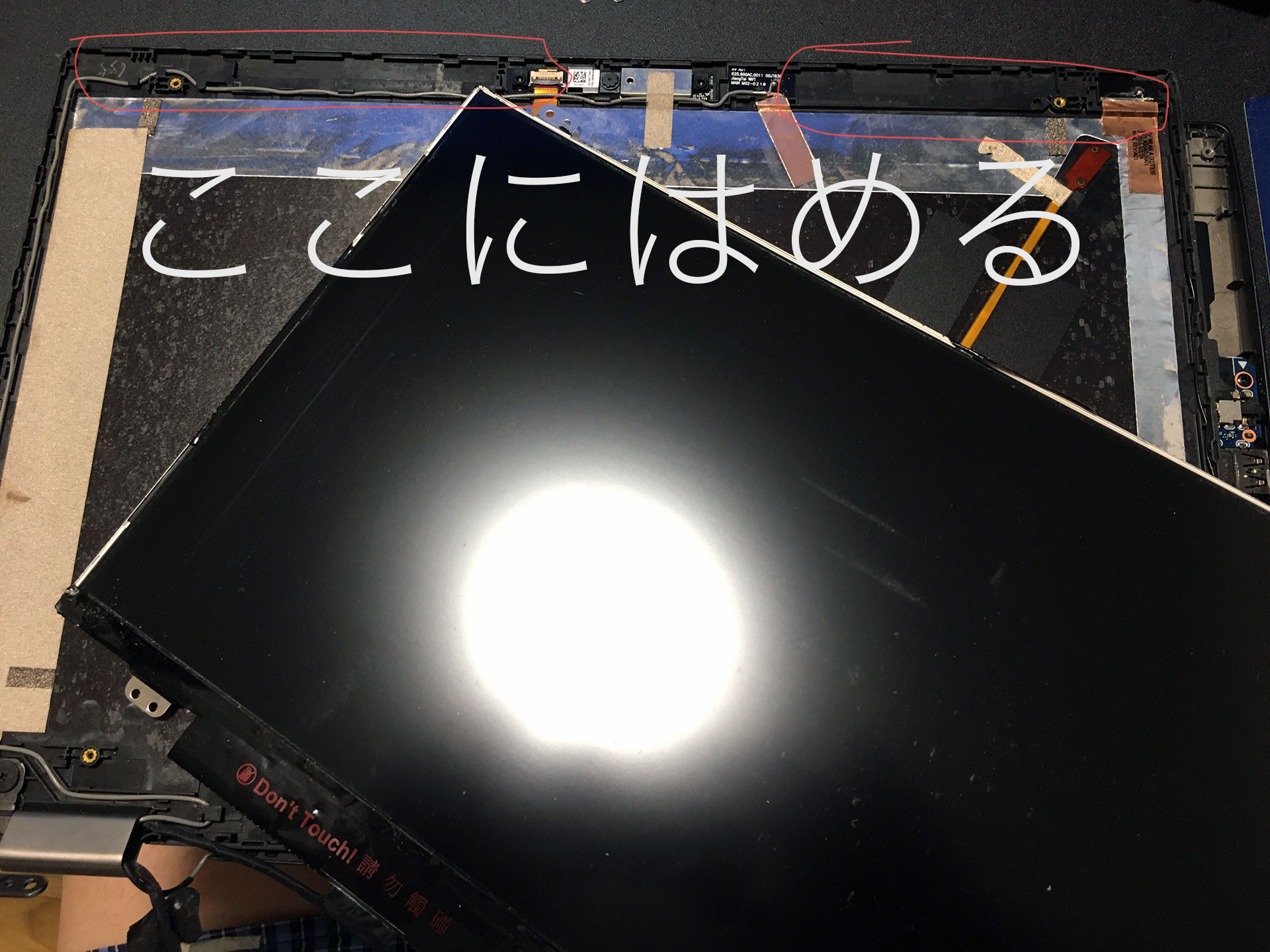

これはめんどくさいんで、マザボ外さずにLCDパネルを裏っ返して乗せることで進めていく。

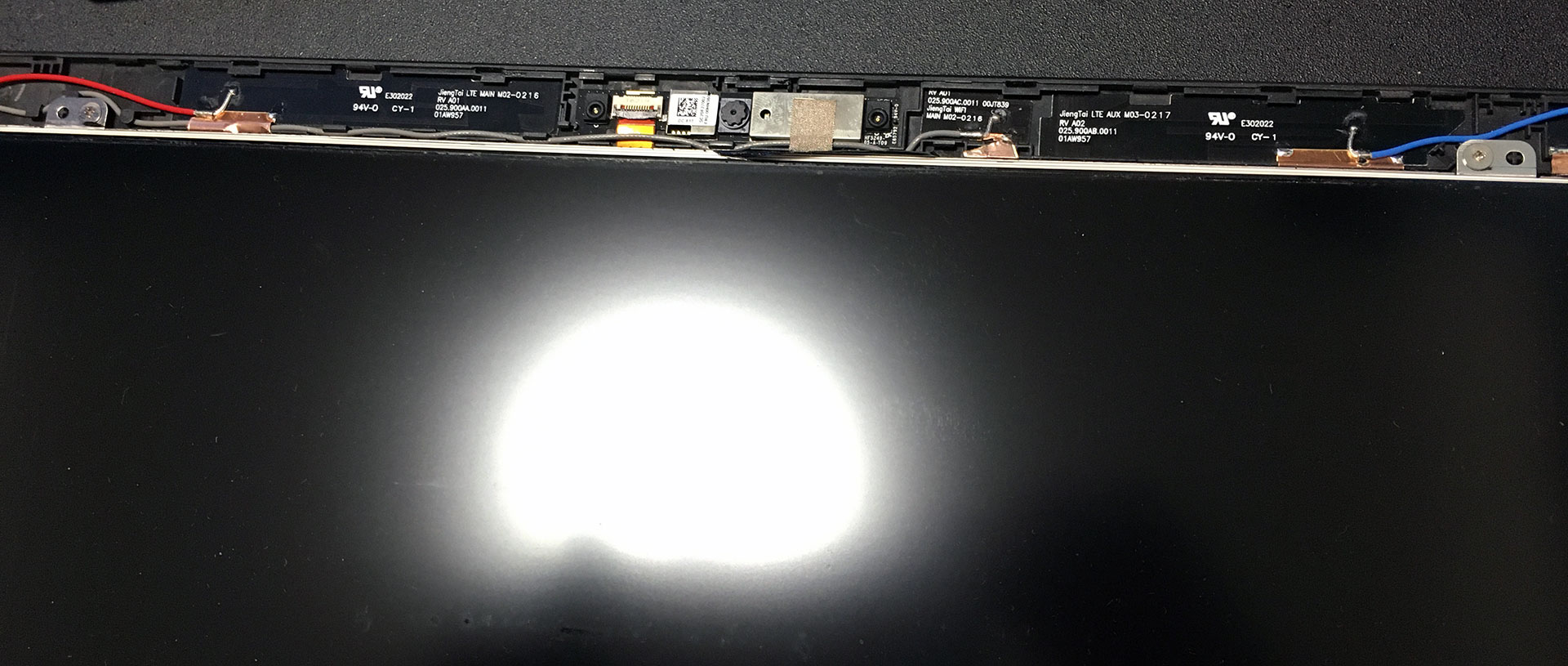

純正アンテナキットはピッタリ収まるんで、はめたら逆の手順で戻していく。（まだ戻さないで下を読む）

青い方のアンテナ線の通線が意外と邪魔で、サーマル・ファン・アセンブリーを外してその下を通した。（しかし裏蓋が微妙に浮いてる感のなきにしもあらず）

マニュアルにはLCDベゼルは使い捨てで剥がすと再利用出来ないと書いてあったが、ウチが試したところ意外と粘着力残ってて今のところは再利用ベゼルを使ってる。なんで一旦はLCDベゼルは買わなくてもいいんじゃないかという気もする。

そして最大の難関。
迂闊にも全部組んだところでおもむろに起動したらこのエラーが出た。

1802: Unauthorized network card is plugged in - Power off and remove the miniPCI network card.
System is halted

要するにLenovo BIOSは起動時にホワイトリスト方式で認定ハードウェア以外は通さないという仕様になってる。
しかも今回の場合は、Lenovo対応用のカードではない、X1 Caebon 4th Genは仕様としてEM7430搭載モデルはない、という二重苦でこれに対応しなければならない。

さっくりと試行錯誤の結果を書くと、ThinkPadのBIOSを最新化して、EM7430を取り外してWindowsを起動して、その後EM7430を接続して、ベンダーID、プロダクトID、ブートIDを次のものに書き換える。Lenovo品のEM7430はプロダクトIDが907bらしいのだけどこれだと通らないのでEM7455のプロダクトIDを書き込んでBIOSをだます。
vid 1199
pid 9079
bootid 9078
（もともとはvid 413c,pid 81cc,boot 81cb）
具体的な操作は「価格.com - 『LTEモジュールの後付け対応』 Lenovo ThinkPad X1 Carbon 20HRCTO1WW Core i7・8GBメモリー・256GB SSD搭載 価格.com限定 ハイエンドパッケージ のクチコミ掲示板」の一番下とそこからリンクされている「Sierra Wireless EM7345 initial setup | zukota.com」と「Sierra Wireless EM7455: how to make it work with an older Lenovo laptop | zukota.com」を参考に。

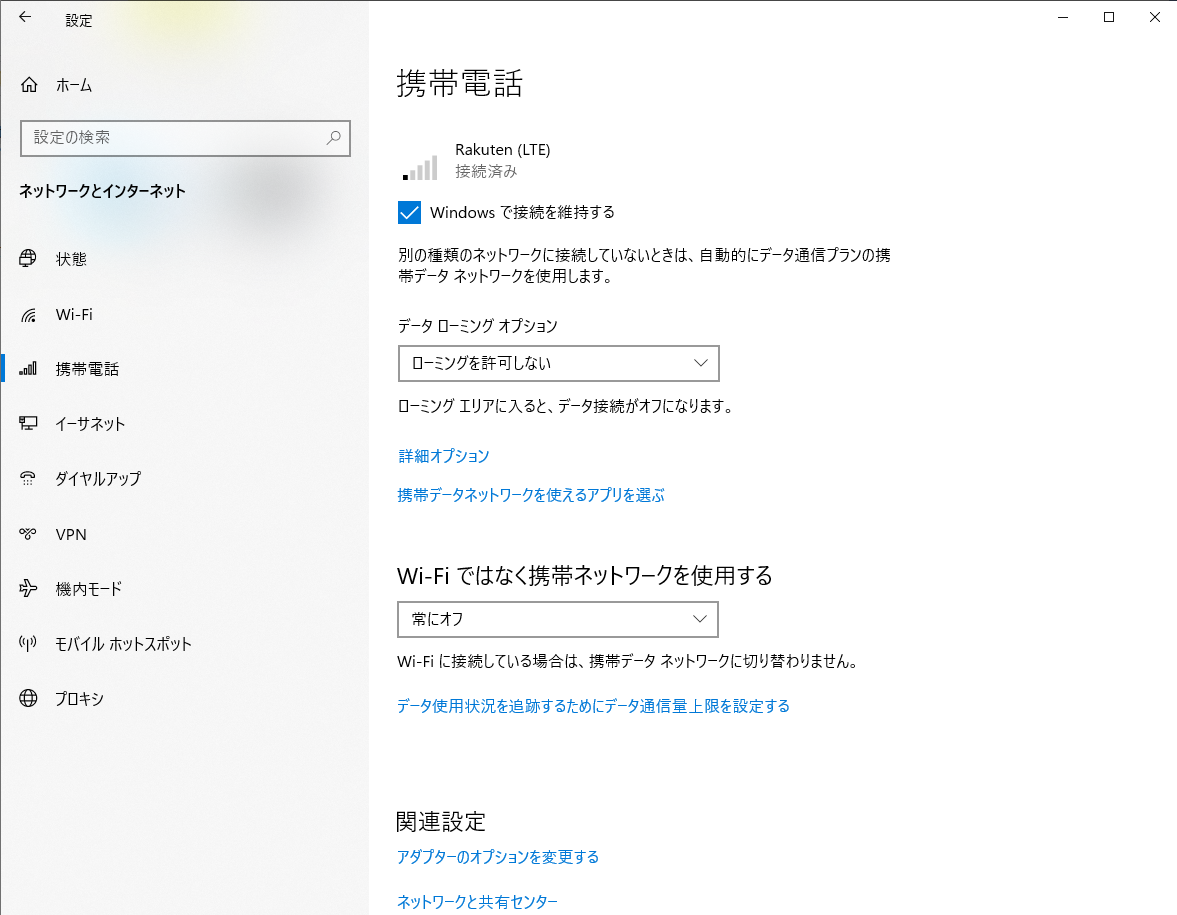

そして無事にAPN設定を入れて認識されたところ。ウチでは微弱な楽天モバイル電波を掴んでいた。

最後に、掴んでる回線が楽天モバイルかローミング先のKDDIかの判別方法。

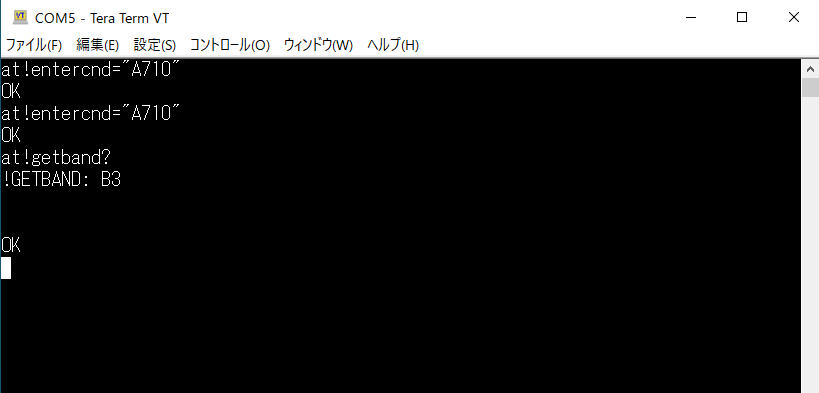

シリアルポート開けるターミナルからEM7430のモデムCOMポートを開いて次のATコマンドを打つ。

at!entercnd=”A710″
at!getband?

掴んでるバンドを返すコマンドだけども、BAND3が返ってくれば楽天モバイル基地局、BAND18が返ってくればKDDI、のはず。（まだKDDIが返ってくる場所で試してない）
どっかにもっとらくちんな専用ツールがあったら誰か教えてください。

・おまけのはなし
ここまで順調に行ったように書いたが、最初にSSD交換前に裏蓋を開けようとしたら中古品の裏蓋を止めてるネジがなめってたんで裏蓋ごと新品交換した。（そして手に入ったきれいな裏蓋）
WWANは当初docomo MVNO版IIJ mio SIMとLenovoモデルEM7455を買って使っていた。EM7455と一緒に買ったサードパーティ製アンテナキットはコネクタ口が合わずに純正アンテナキットを買った。EM7455では1年間タダの楽天モバイルのローミング側KDDIのバンドに対応しないのでEM7430を追加で買った。

・さらにおまけのはなし
ThinkPad用にいろいろ買い足した便利グッズ
